【常見類型的破碎機轉子及反擊板詳解】礦山機械市場上的破碎機類型有很多，如錘式破碎機、反擊式破碎機、沖擊式破碎機等等，每種不同類型的破碎機其結構配件是有差別的，我們就來介紹下常見類型的破碎機轉子及反擊板，由于轉子和反擊板就是所有破碎機的關鍵部件，所以用戶都需要對這些配件進行了解，我們下面來展示下常見類型的破碎機轉子及反擊板的設計區別和各自的優勢。

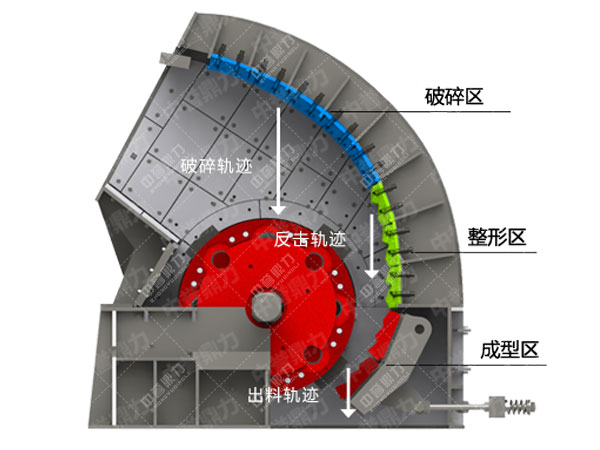

1、錘式破碎機轉子和反擊板

錘式破碎機轉子，由于要鉸接懸掛錘頭，因而采用組合式轉子，它是由多個圓盤和間隔套組成的。

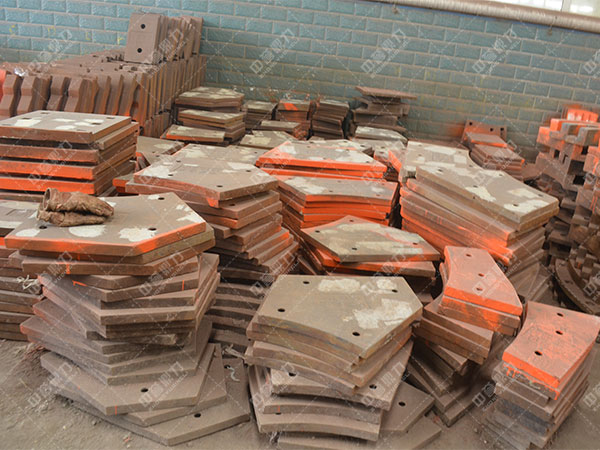

在錘式破碎機中，反擊扳又稱為破碎板。常用的破碎板有帶齒的和不帶齒的平板形兩種。帶齒的破碎板，破碎巖石的效果較好。

反擊板和錘頭一樣易磨損。因此，錘式破碎機反擊板也是用的高錳鋼制造。

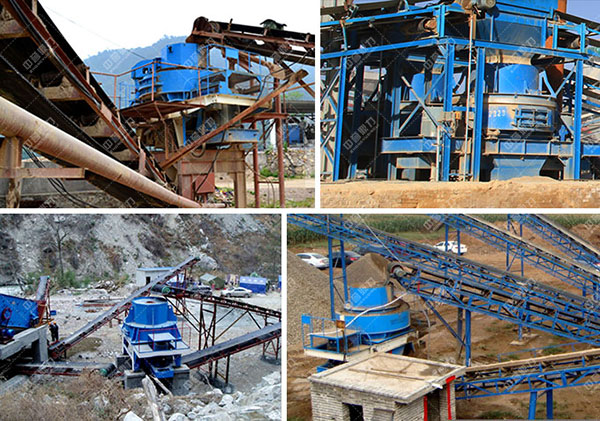

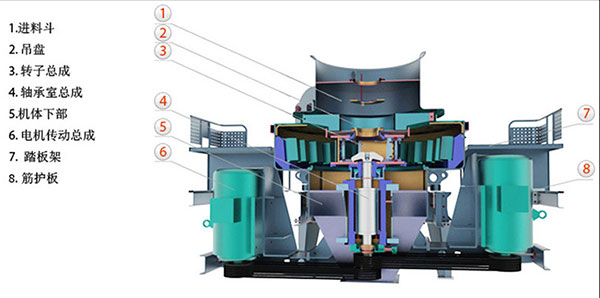

2、沖擊式破碎機轉子和反擊板

沖擊式破碎機的轉子結構形式有整體式、組合式和焊接式三種。

在沖擊式破碎機的破碎過程中，反擊板的作用是承受被錘頭擊出的巖石在其上碰撞破碎，同時又將碰 撞破碎后的巖石重新彈回破碎區，再次進行沖擊破碎。反擊板的形狀和結構，對破碎效率影響大。為了 獲得好的破碎效果，巖塊與反擊扳的表面應呈垂直碰撞。

反擊板的表面形狀有折線形和漸開線形等。折線形反擊板結構簡單，但不能巖石得到的沖擊。漸開線形反擊板的破碎效率較高，因在反擊板的各點上，巖石都是以垂直的方向進行沖擊。由于漸開線形反擊板制造困難，故采用多段圓弧組成的近似于漸開線形的反擊板。

反擊板也可制成反擊輥和反擊柵條的結構形式。這些反擊裝置也可以做成折線形或各種弧形。它們主要是起篩分作用，提高破碎機的生產能力，減少過粉碎和功率消耗。

破碎霸濕性的巖石時，為了防止破碎區和排料區被巖石堵塞，反擊輥可采用回轉式的。各回轉輥由鏈條帶動，轉輥的旋轉合格在反擊輥上的巖石排出。

反擊板的級數一般是二級，大型酌破碎機也可以是三級的。

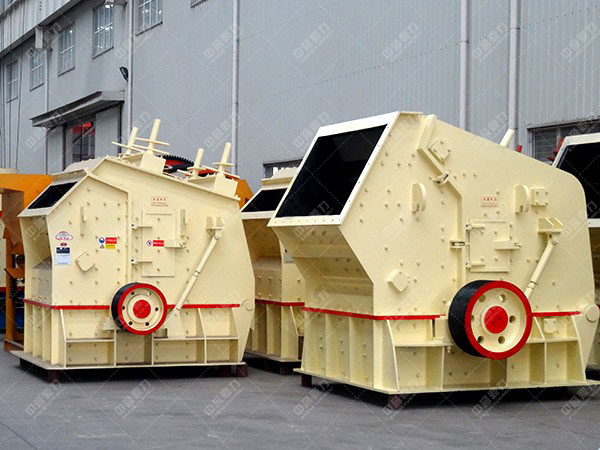

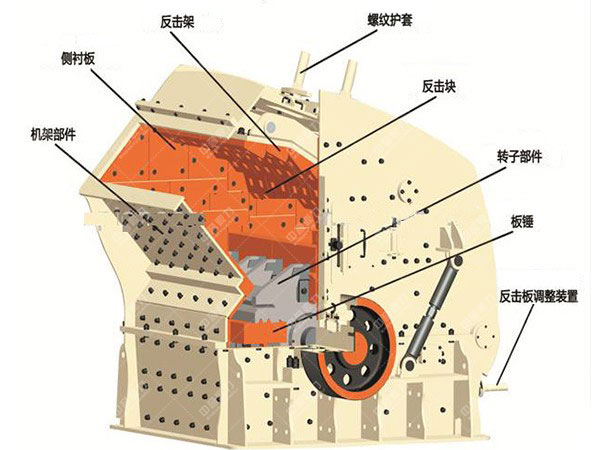

3、反擊式破碎機轉子與反擊板

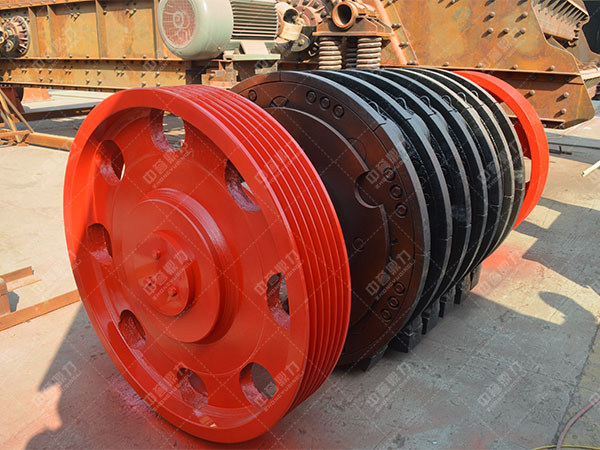

反擊式破碎機的轉子，須具有的重量以適應破碎大塊巖石的需要。若轉子過輕，破碎時會使轉子大大減速，破碎效果；如轉于過重，則使啟動困難。破碎機的轉子大都采用整體式的鑄鋼結構。它的重量較大，可以滿足破碎機的工作要求。這種結構的轉子，堅固，便于安放錘頭，但也有采用數塊鑄鋼或鋼板做成的圓盤疊合而成的轉子。這種組合式的轉子，制造方便，容易得到平衡。小型的反擊式破碎機也有采用鋼板焊接的空心轉于．它便于制造，但強度和性較差。

在反擊式破碎機中，反擊裝置通常帶有排料間隙調整機構。在破碎腔內進入鐵塊時，這種機構還起著 過載保護的作用。常用的結構形式有自重式、彈簧式和液壓式。液壓式應用于大型沖擊式破碎機，與液壓啟閉機殼油缸共同使用一個油壓系統。

總之，破碎機轉子和反擊板作為設備的關鍵部件，起著重要的作用，大家在使用過程中要注意保養維護。另外選擇破碎機廠家也是重要的，如河南中譽鼎力破碎機廠家擁有完善售后配件供應系統，時間滿足客戶的破碎機轉子和反擊板配件更換需求，減少客戶停機維修時間。河南中譽鼎力廠家視質量為生命，奉用戶為上帝，快的時間和好的服務為客戶提供指導、維修和更換，使客戶售后無憂！
